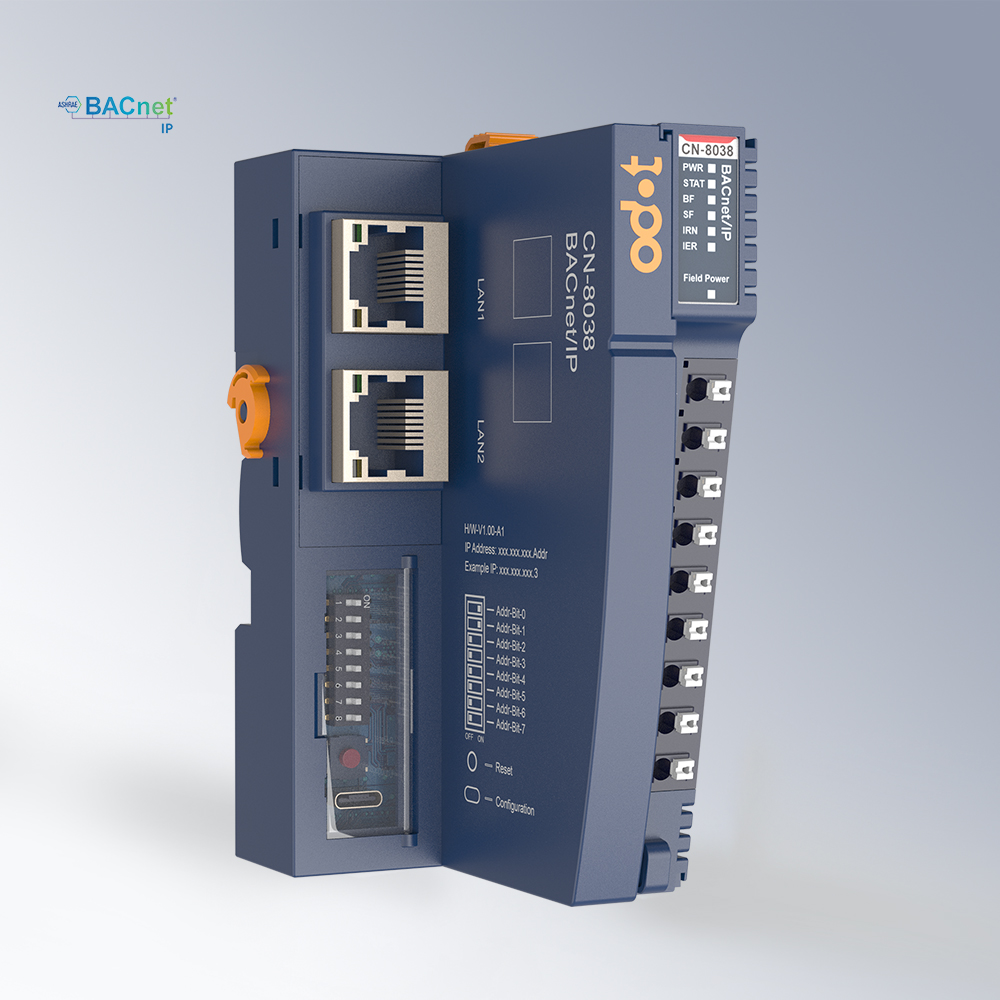

CN-8038 Адаптер удаленного ввода-вывода BACnet IP

CN-8038 Адаптер удаленного ввода-вывода BACnet IP

Получить цену

Количество минимального заказа:

Свяжитесь

Описание продукта

Атрибуты продукта

Упаковка и доставка

Описание продукта

Атрибуты продукта

Модель: CN-8038

Упаковка и доставка

The file is encrypted. Please fill in the following information to continue accessing it

Описание продукта

Обзор модуля

Сетевой адаптер BACnet/IP CN-8038 поддерживает связь по стандартному протоколу BACnet/IP, что позволяет подключать объекты создания экземпляров данных модуля к системе автоматизации здания через протокол BACnet/IP. Центральная станция мониторинга и контроллер, поддерживающие протокол BACnet/IP, выполняют функции чтения данных на расширенных модулях ввода-вывода, а количество поддерживаемых расширенных модулей ввода-вывода составляет 32.

Технические параметры

General Parameter
System Power	Power supply: 19.2V~28.8V DC (Nominal 24V DC) Current: Max.2A@24V DC Protection: Overcurrent protection, Anti-reverse connection protection
Module Consumption	110mA@24VDC
Internal Bus Supply Current	Max：2A@5VDC
Isolation	System power to field power: isolated
Filed Power	Power supply: 19.2V~28.8V DC (Nominal 24V DC)
Field Power Current	Max. DC 8A
The Maximum Number of Expansion Modules	32
Wirring Diameter	Max.1.0mm²(AWG 18) Min.0.2mm2 (AWG 24)
Installation	35mm DIN-Rail
Dimension	115 mm 51.5 mm 75 mm
Weight	130g
Environment Parameters
Horizontal Installation Operating Temperature	-35℃~70℃
Vertical Installation Operating Temperature	-35℃~60℃
Relative Humidity	5%~95%RH (No Condensation)
Storage Temperature	-40℃~85℃
Storage Humidity	5%~95%RH (No Condensation)
Manufacturing Test Temperature	-40℃~75℃
Ingress Protection Rating	IP20
Vibration Resistance	Comply with IEC 61131-2, IEC 60068-2-6
Impact Resistance	Comply with IEC 61131-2, IEC 60068-2-27
EMC Performance	Comply with IEC 61131-2, IEC 61000-4
BACnet/IP Parameter
Protocol	BACnet/IP server
Communication Interface	2*RJ45, integrated switch function
Line Length	Maximum 100m (segment length) between 2 sites）
Transmission Rate	10/100 Mbit/s
Full Duplex	Support
Automatic Negotiation	Support
Automatic MDI/MDIX	Support
Maximum Number of Objects	AI: 256 AO: 256 BI: 256 BO: 256
Subscribe COV Services	Support
Communication Control Service	Support
Communication Watchdog	Support
IP Address Setting	DIP switch or configure software setting
Default IP Address	192.168.1.254

Сертификаты и гарантия качества:

Продукты ODOT соответствуют международным промышленным стандартам, включая CE и RoHS, и проходят строгий контроль качества, чтобы обеспечить долгосрочную надежную работу в промышленных условиях.
